startlochbohren. mikrobohren. tiefbohren. gewindeerodieren. senkerodieren.

Die AGEMA Bohrerodiermaschine ist in zwei Baugrößen erhältlich, die sich vor allem durch ihren Verfahrweg und den Elektrodenhub unterscheiden. Für noch mehr Flexibilität kann die AG430 optional mit einem größeren Elektroden- sowie Führungswechsler ausgestattet werden. Generator, Software und Bedienkonzept sind bei beiden Modellen identisch.

Ein hochleistungsGenerator für alle Anforderungen

Präzision und Leistung

Das Herzstück unserer Bohrerodiermaschine ist der neu entwickelte Puls-Generator. Er vereint über 30 Jahre Firmengeschichte mit modernster Leistungselektronik und setzt neue Maßstäbe in Präzision, Geschwindigkeit und Effizienz beim Bohrerodieren.

überragende BOHRLEISTUNG

Mit bis zu 12 mm/min in Hartmetall und 40 mm/min in Stahl zeichnen sich unsere Maschinen mit einer überdurchschnittlichen Leistung aus. Hierbei steht die bewährte AGEMA Qualität natürlich an erster Stelle. Das heißt hohe Produktivität bei maximal filigraner Bohrqualität – in Rekordzeit.

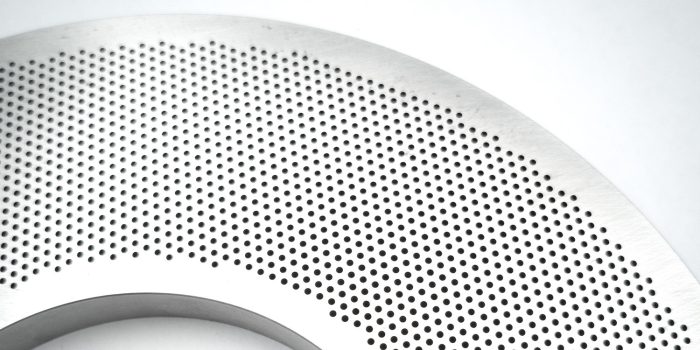

Erodierte Funktionsbohrungen in Ring auch in der Auftragsfertigung

ZYLINDRISCHE BOHRUNGEN

Mit der innovativen AGEMA Generatortechnologie wird der Elektrodenabbrand präzise gesteuert, sodass Bohrungen mit nur einer Elektrode nahezu perfekt zylindrisch gelingen.

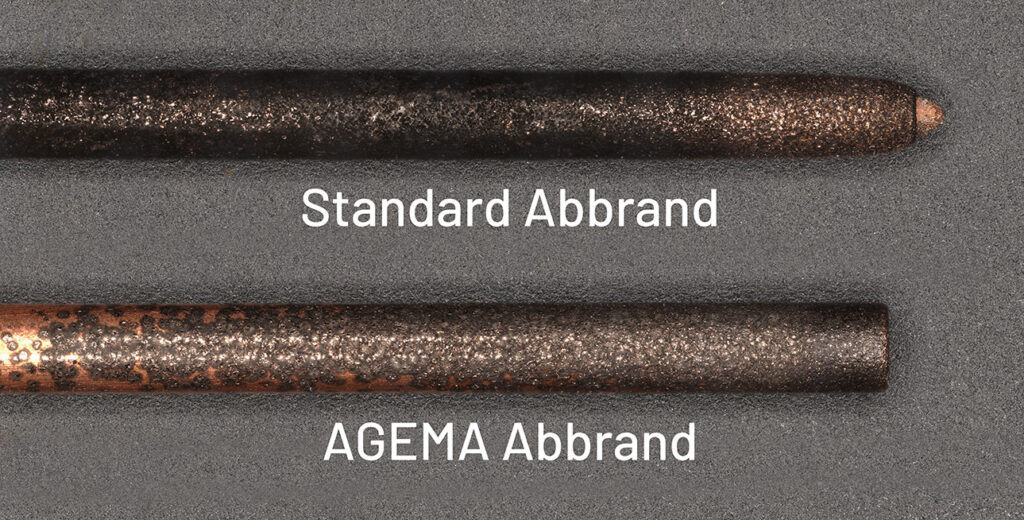

Rechtwinkliger Abbrand der Elektrode. Daher auch rechtwinklige Sacklöcher

minimaler elektrodenverschleiss

Jede einzelne Entladung wird exakt gesteuert, sodass jede Entladung gleich viel Energie abgibt. Dies minimiert den Elektrodenverschleiß und verbessert die Oberflächenrauheit.

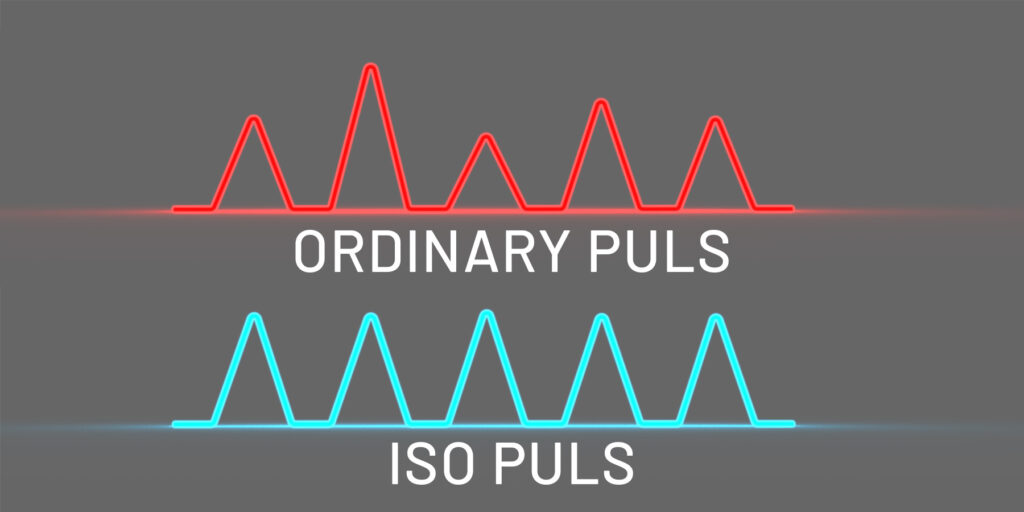

Gleichmäßiger Energieeintrag für bessere Bohrungen

hervorragende oberflächenqualität

Im Vergleich zu Erodiermaschinen mit wasserbasiertem Dielektrikum sorgt der schonende Energieeintrag für eine deutliche Reduktion von Mikrorissen und thermischen Schädigungen in der Bohrung, wodurch die Ausfallwahrscheinlichkeit von Bauteilen erheblich gesenkt wird.

Bohrungsvergleich

energieeffizient

Das hochmoderne und effiziente Schaltungsdesign des Generators, ein intelligenter Ruhemodus bei Nichtnutzung und ein innovatives Hochdrucksystem senken den Energieverbrauch erheblich. Dadurch wird die Abwärme, die ins Dielektrikum und die Umgebung abgegeben wird, deutlich reduziert.

Smarter Generator spart Strom

konstante produktivität

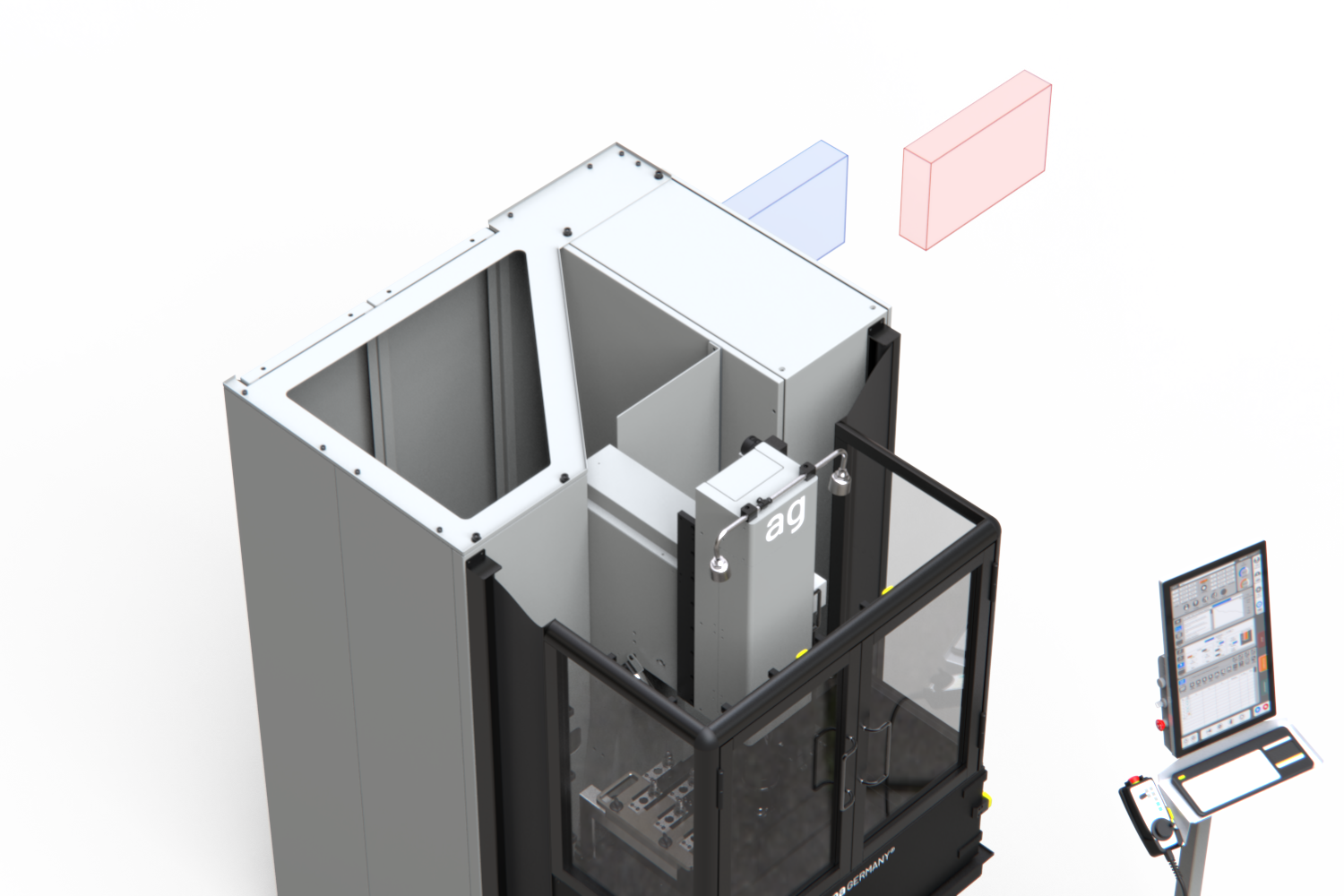

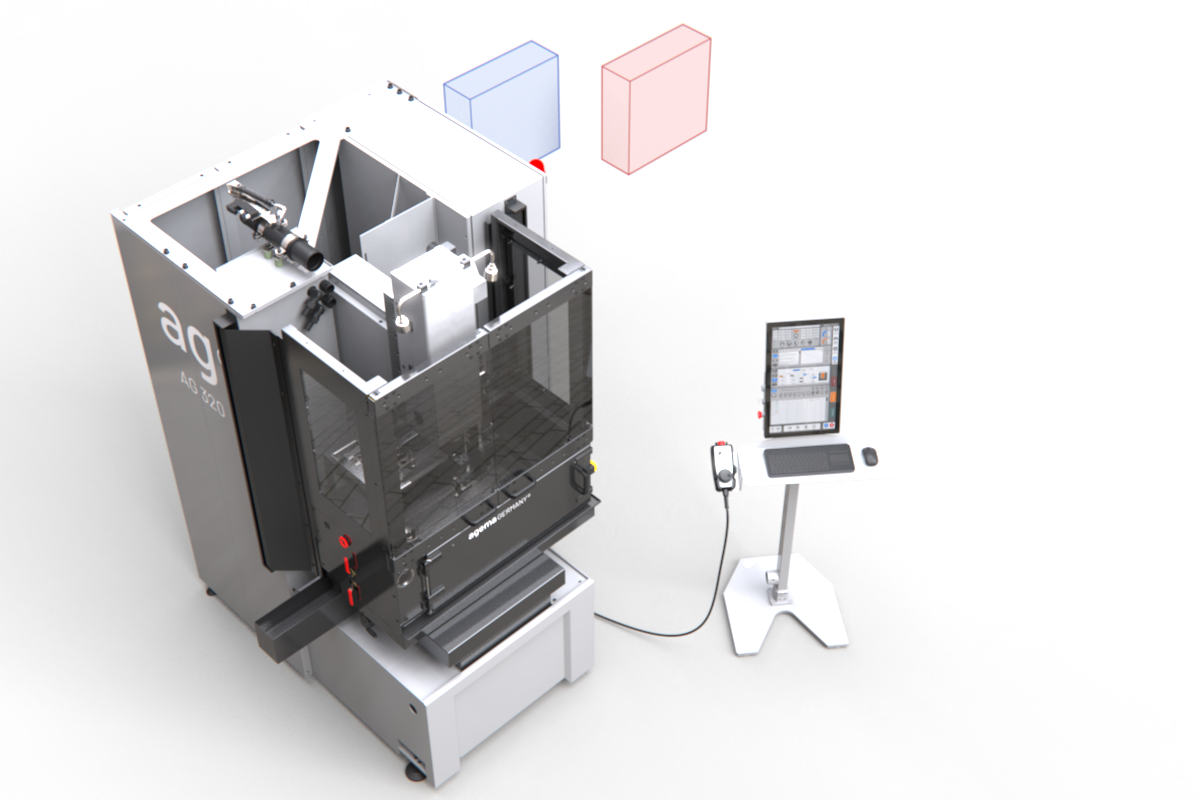

Im Falle eines Generatorausfalls kann dieser direkt mit einem neuen Generator vor Ort ausgetauscht werden. Somit ist der Maschinenstillstand minimal kurz, da es keine aufwändigen Wartungsarbeiten an der Maschine gibt. Das heißt: Sie produzieren an ihrem Standort, wir reparieren an unserem.

Generator Austausch

ein spannsystem für vielfältige anwendungen

bohren und senken mit einem einzigen spannsystem

schnellwechselsystem

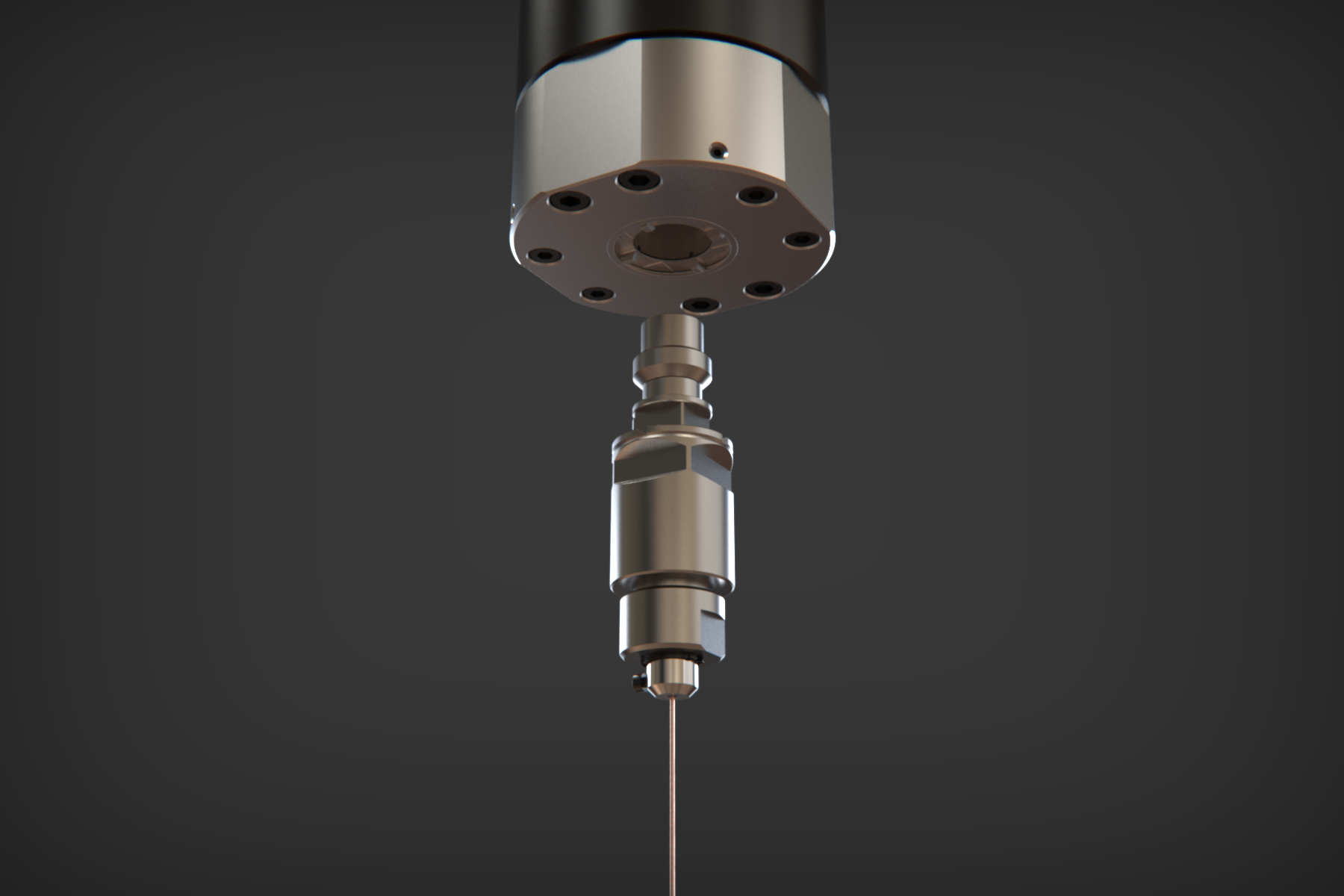

Mit der neuen Pneumatik-Pinole lassen sich Elektroden in Sekundenschnelle entweder manuell oder automatisch per Elektrodenwechsler austauschen. Das Nullpunktspannsystem nutzt Erowa Compact als Schnittstelle und ist ideal für das Bohr- und Senkerodieren geeignet.

Erowa Schnellwechselsystem

gewindeerodieren

Das Spannsystem ermöglicht einen schnellen Wechsel von verschiedenen Elektrodenaufnahmen. Auch ein Variante für Gewindeelektroden. Dies ermöglicht das Senken von Gewindegeometrien in extrem harten Werkstoffen durch radiales auslenken der Gewindeelektrode innerhalb einer Bohrung. So entstehen präzise Gewindegänge in Werkstoffen, in welchen das klassische Schneiden von Gewinden ausgeschlossen wäre.

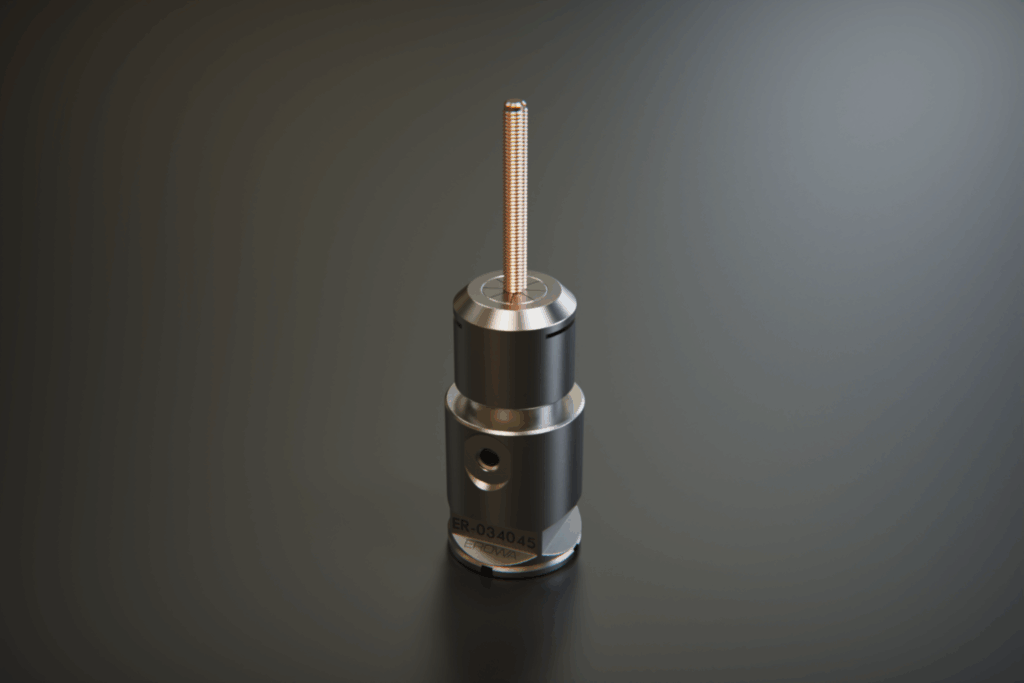

Elektrodenhalterung für Gewindeelektroden für EDM

SENKEN VON MIKROGEOMETRIEN

Die Erodiermaschine ist speziell für die Bohrerosion optimiert, kann aber auch zum Senkerodieren verwendet werden. Dank des innovativen Generatordesigns, des Erowa-Elektrodenwechselsystems, einer manuell ausrichtbaren C-Achse und vielseitiger Spülmöglichkeiten (Normal-, Impuls- und Saugspülung) eignet sie sich auch für Senkerodierarbeiten, wie das Erstellen von Gewinden, Prägekonturen und Kavitäten.

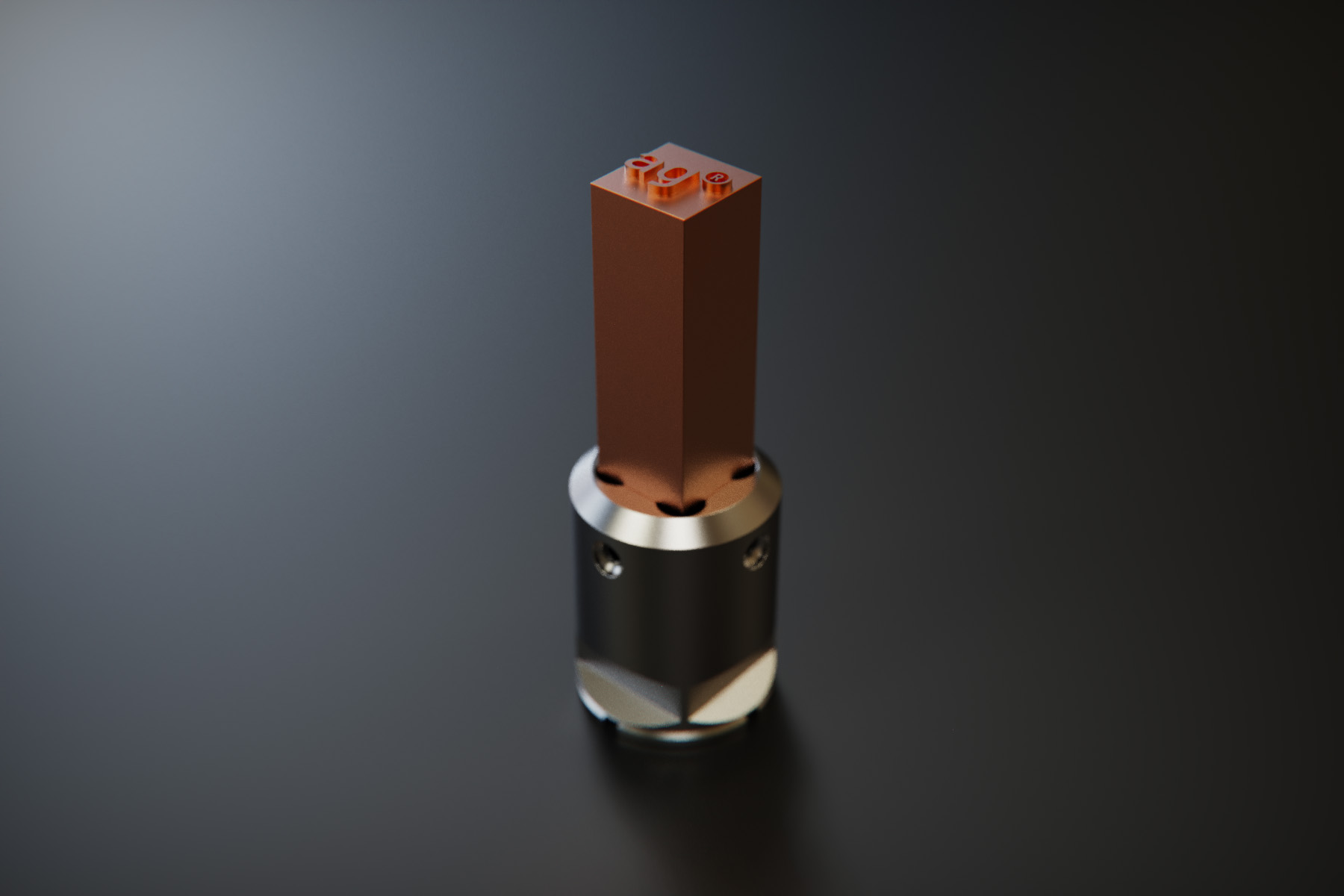

Kupferelektrode für Senkerodieren

Ein automatisierter Elektrodenwechsler

Prozessautomatisierung für mannlose bearbeitung

6-, 8- ODER 40-FACH ELEKTRODENWECHSLER

Durch unseren automatisierten Elektrodenwechsler können komplexe Bohrbilder in kürzerer Zeit erodiert werden, ohne dass ein manuelles Nachrüsten der Elektrode notwendig ist. Dies erhöht die Produktivität und garantiert Prozessstabilität durch Minimierung händischer Arbeitsschritte.

Elektroden Schnellwechseler für Erodiermaschinen von AGEMA

Elektroden - zwischenführung für genauigkeitssteigerung

Für die Fertigung von Bohrungen mit grossem aspektverhältnis

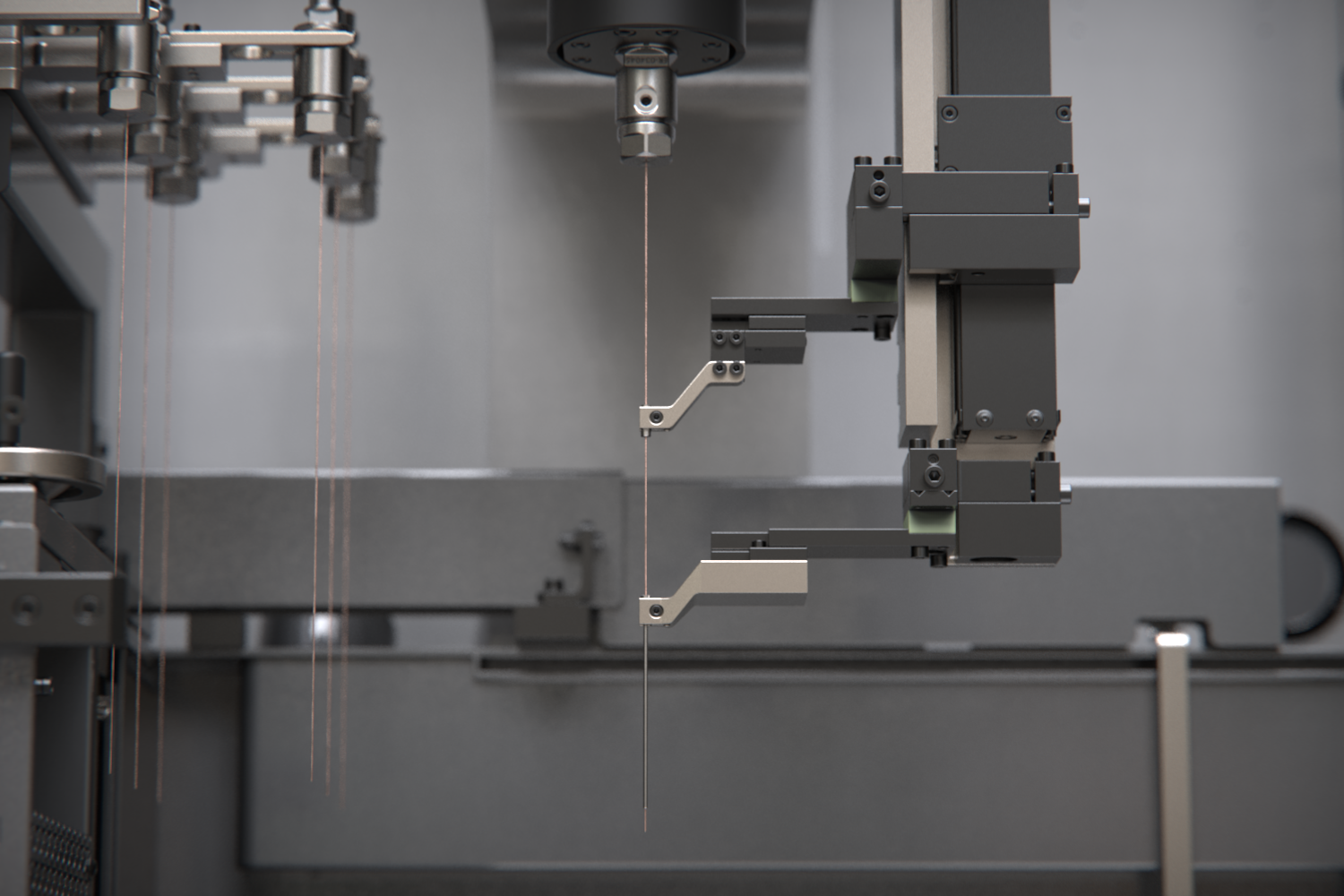

perfekter Elektrodenlauf

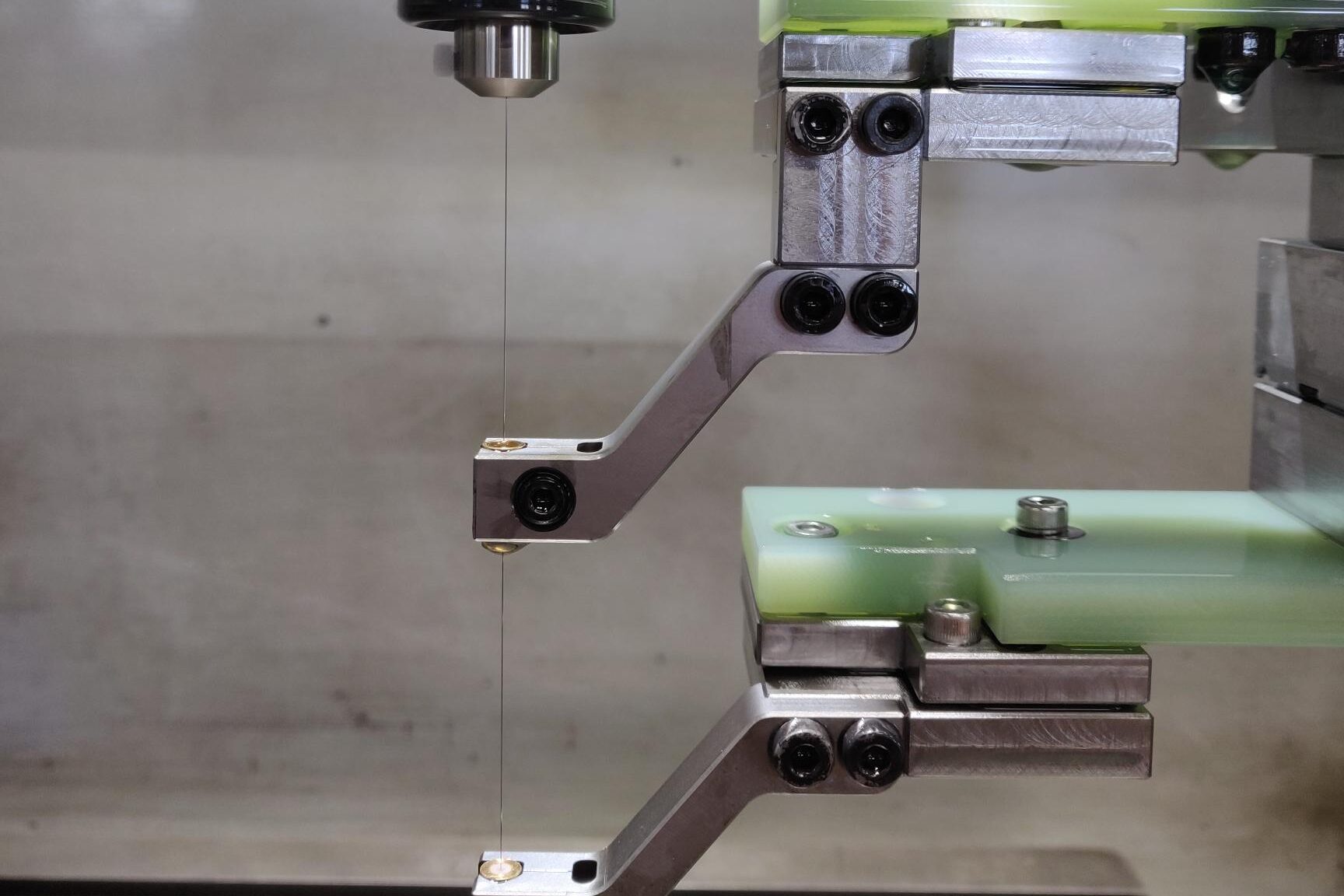

Ein zweiter Führungshalter wird über eine eigene unabhängige Achse verbaut um die Prozessstabilität, die Führungsgenauigkeit und somit auch die Bohrleistung zu erhöhen, wenn es um das Bohren sehr tiefer Löcher geht.

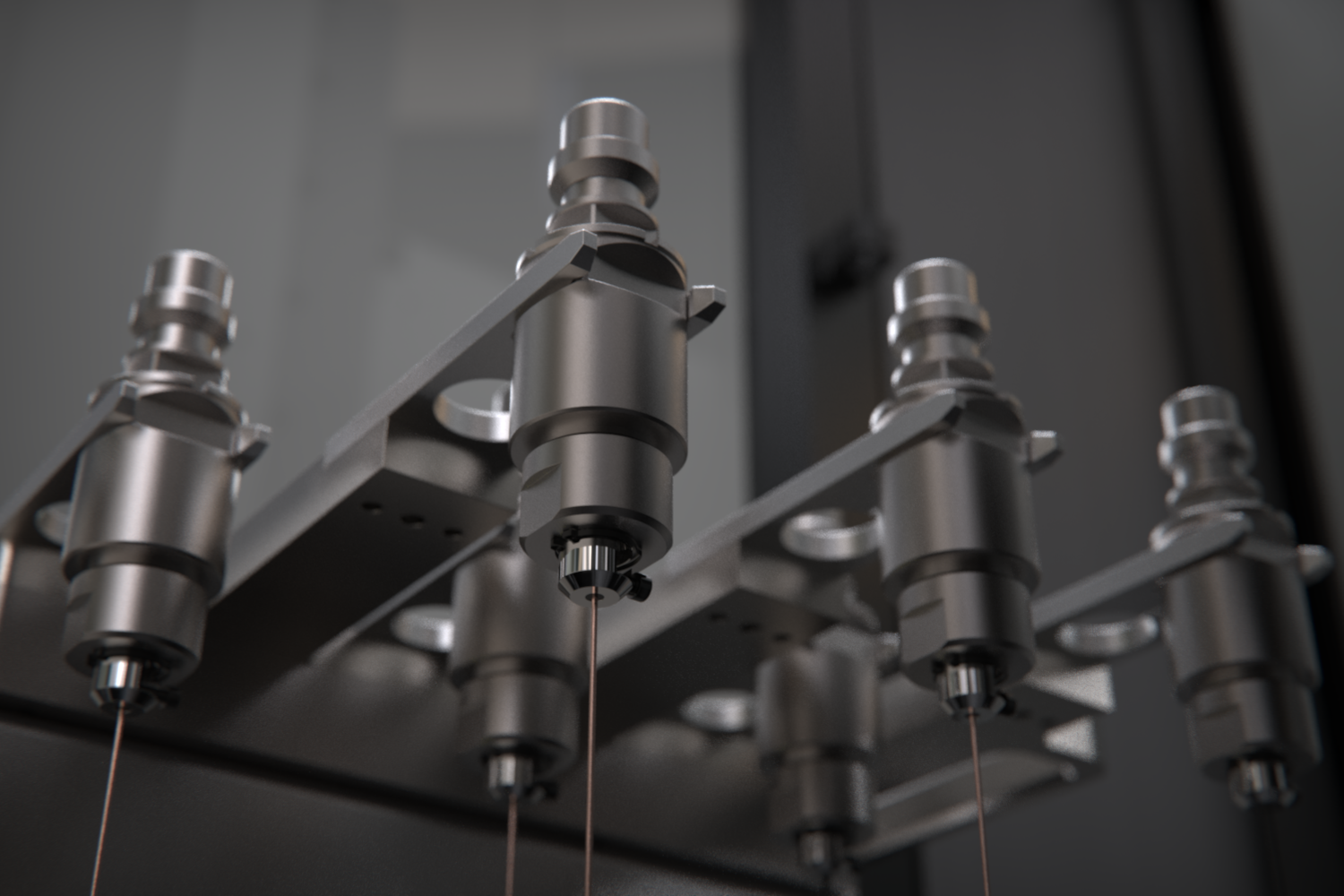

Doppelführung für erhöhte Präzision beim Bohrerodieren

Eine Dreh- und Schwenkachse für jeden bearbeitungswinkel

rotation und neigung für grenzenlose bearbeitungen im maschinenraum

5-Achs-bearbeitung

Der Teilapparat erweitert unsere Bohrerodiermaschine um ein oder zwei zusätzliche Achsen. Dank der hochgenauen Multi-Achsen-Technologie von ITS können zum Beispiel Kühl- und Entlüftungsbohrungen präzise in komplexe Bauteilgeometrien in sehr flachen Winkeln gesetzt werden.

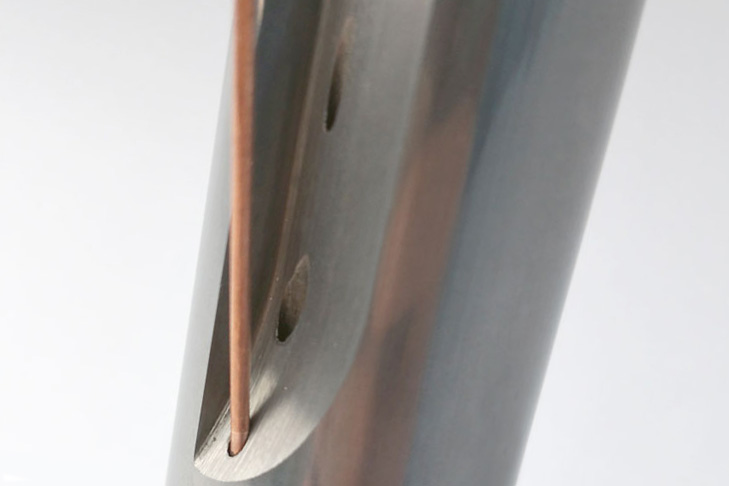

Funktionsbohrung in Hartmetall auf Dreh-SChwenkachse

Ein Bediensystem für viele Anwendertypen

Touch. Taktil. Intuitiv. Interaktiv auf allen ebenen.

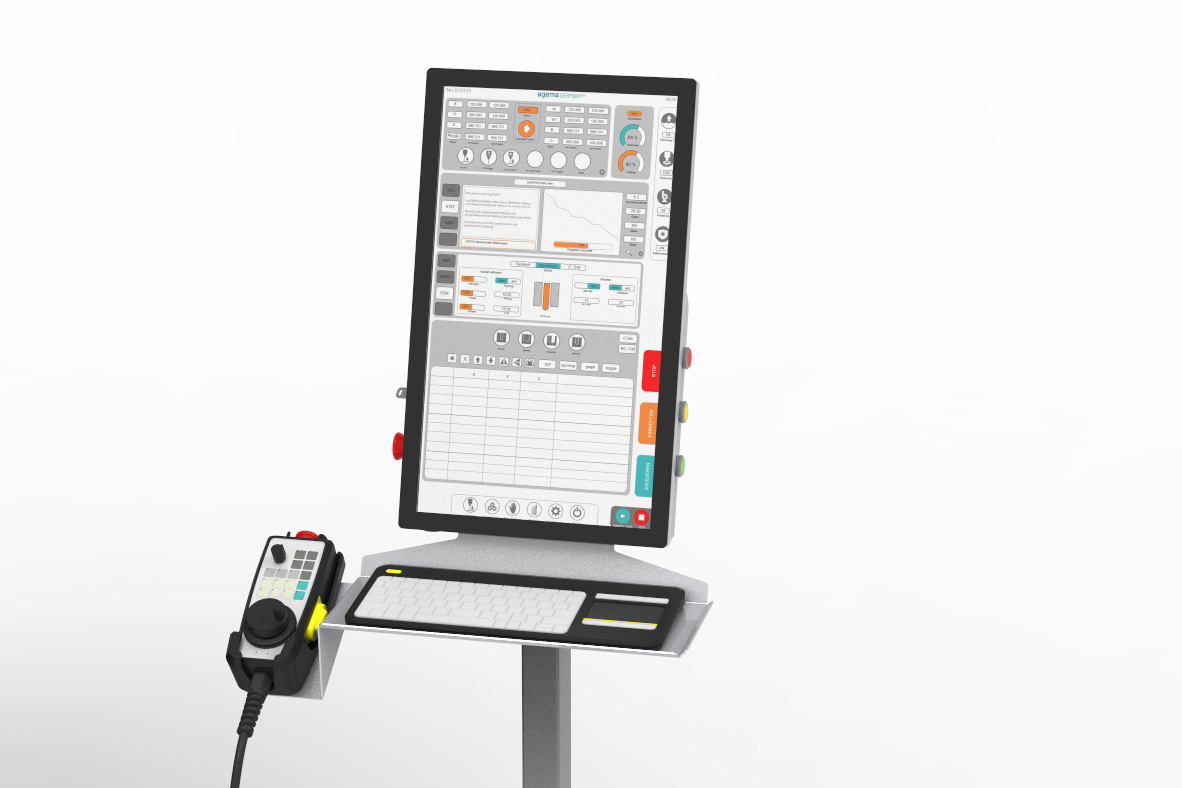

22" TOUCH DISPLAY MIT EINGABEGERÄTEN

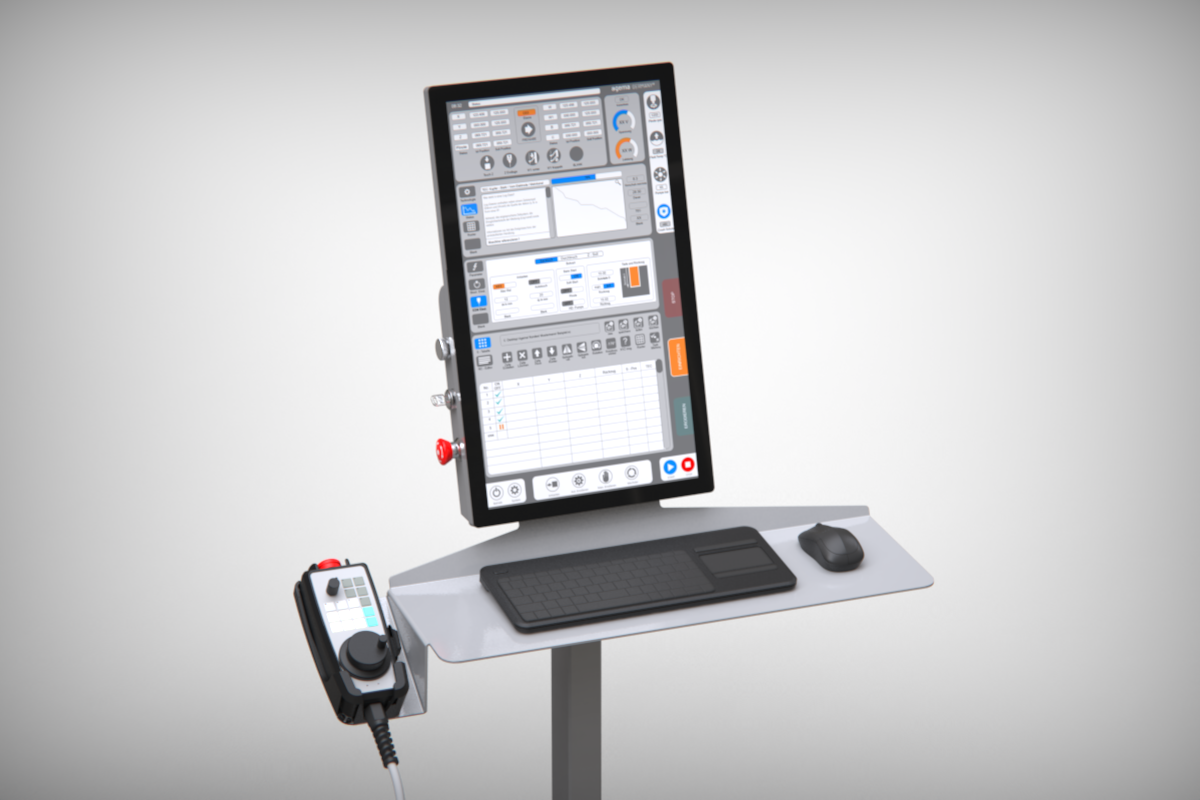

Die Windows-basierte Steuerung überzeugt durch einfache Bedienung und nahtlose Integration in Firmennetzwerke. Dank Fernwartung ist sofortige Unterstützung gewährleistet. Die komplett überarbeitete, intuitive HMI ermöglicht eine leichte Bedienung über den Touchscreen oder alternativ über Maus und Tastatur und wird durch das AGEMA-Handbediengerät optimal ergänzt.

Touchoberfläche für Erodiermaschinen

Maschinen Zubehör

Qualitätsprodukte für Präzisionsprozesse

Wir lagern  für alle AGEMA Maschinen das passende Zubehör, Arbeitsmittel und Ersatzteile – sogar für Maschinen aus dem letzten Jahrhundert.

Alle Vorteile auf einen Blick

  • Austauschbarer Hochleistungsgenerator der neusten Generation
  • Erowa Schnellwechselsystem für den schnellen Austausch von verschiedenen Bohr- und Senkelektroden
  • Modernes Bedienkonzept: 22″ Touch HMI, Eingabegeräte und Handbox
  • Dreh- und Schwenkachse für 360° Bearbeitungen
  • Startlochbohrungen, Mikrobohrungen, Tieflochbohrungen, Funktionsbohrungen, Senkerodieren
  • Kleine Bohrungen ab 0,06 mm

Optionen für die AG 320 und AG 430

Updates die den Unterschied machen

  • Zusätzliche Zwischenführung für einen perfekten Elektrodenlauf
  • 6-, 8- oder 40-fach Wechsler mit Führungswechsler
  • Dreh- Schwenkachse für die 360 ° Bearbeitung

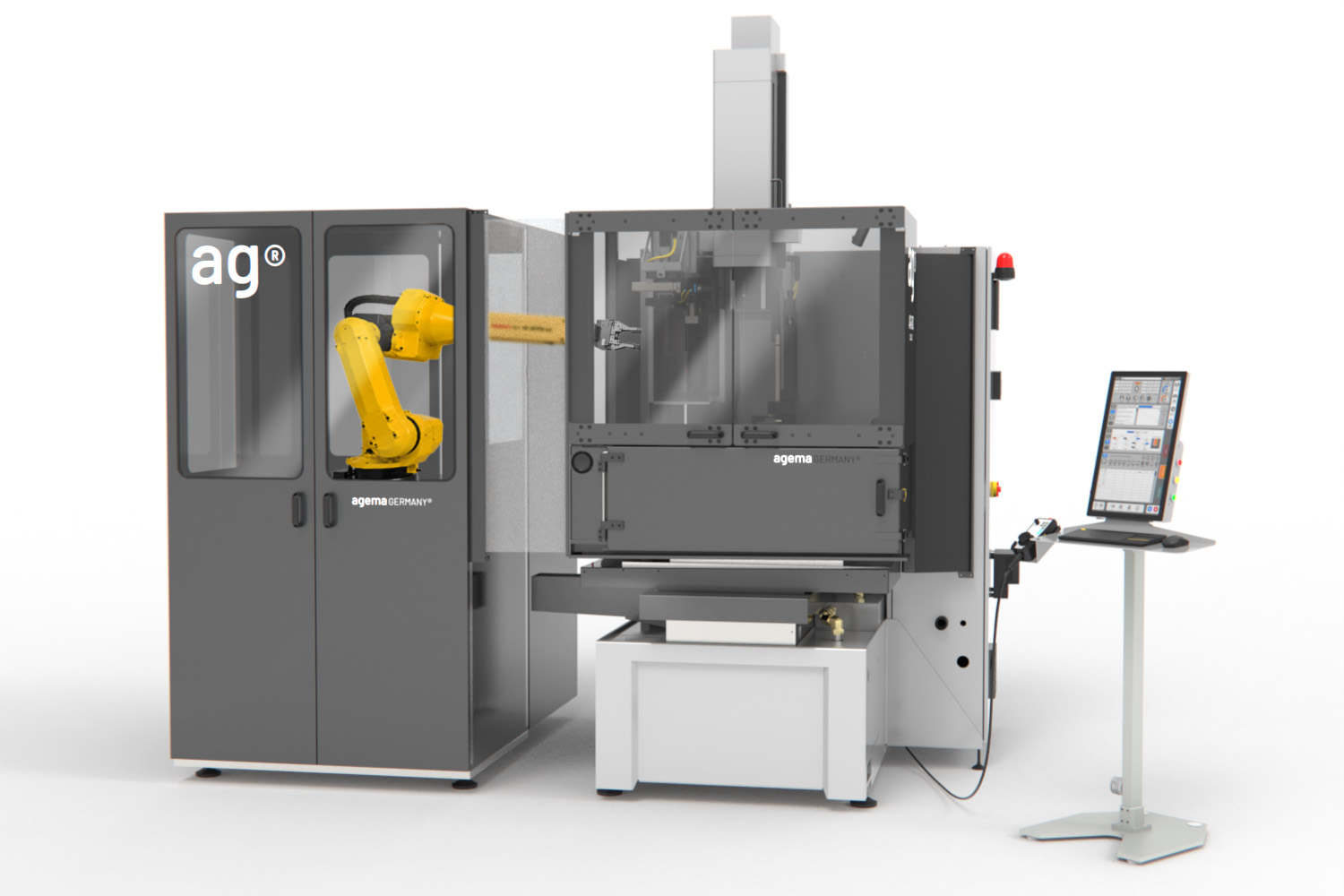

  • Anbindungsmöglichkeiten an eine Automation

Maschinenparameter übersicht

ParameterAG 320AG 430
Verfahrweg300 × 200 mm400 × 300 mm
Elektrodenhub280 mm400 mm
Beckenmaße800 × 500 × 260 mm1050 × 650 × 320 mm
Elektrodendurchmesser0,05 – 10 mm0,05 – 10 mm
Maximaler Spüldruck140 bar140 bar
Maximales Elektrodengewicht5 kg5 kg
Maximales Werkstückgewicht200 kg200 kg
Maschinengewicht1400 kg1700 kg
Elektrodenwechsler6-fach8- oder 40-fach
FührungswechslerNeinJa
Generatorleistung50 A50 A
Bedienung22” Touchscreen + Eingabegeräte22” Touchscreen + Eingabegeräte
Industrie-PC (IPC)Windows LTSC EnterpriseWindows LTSC Enterprise
